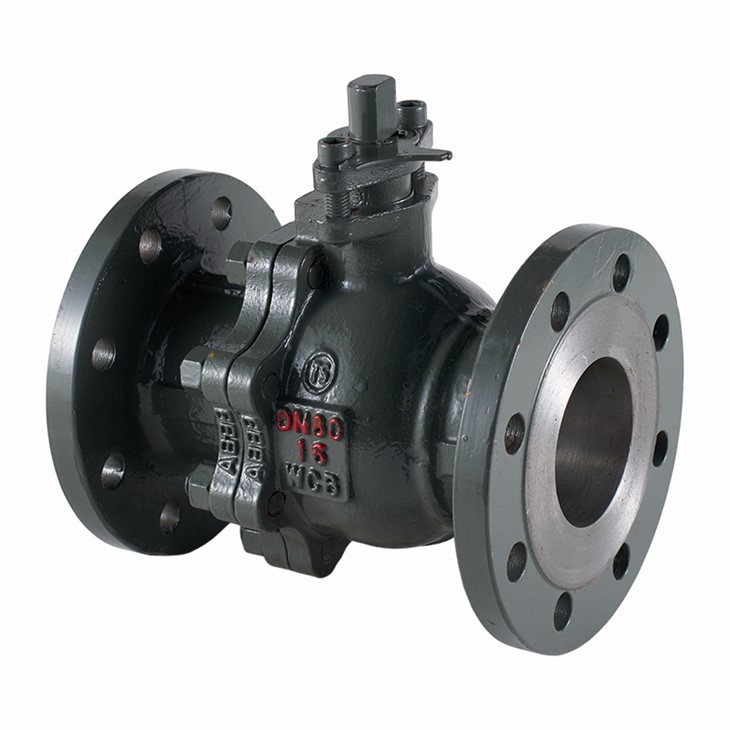

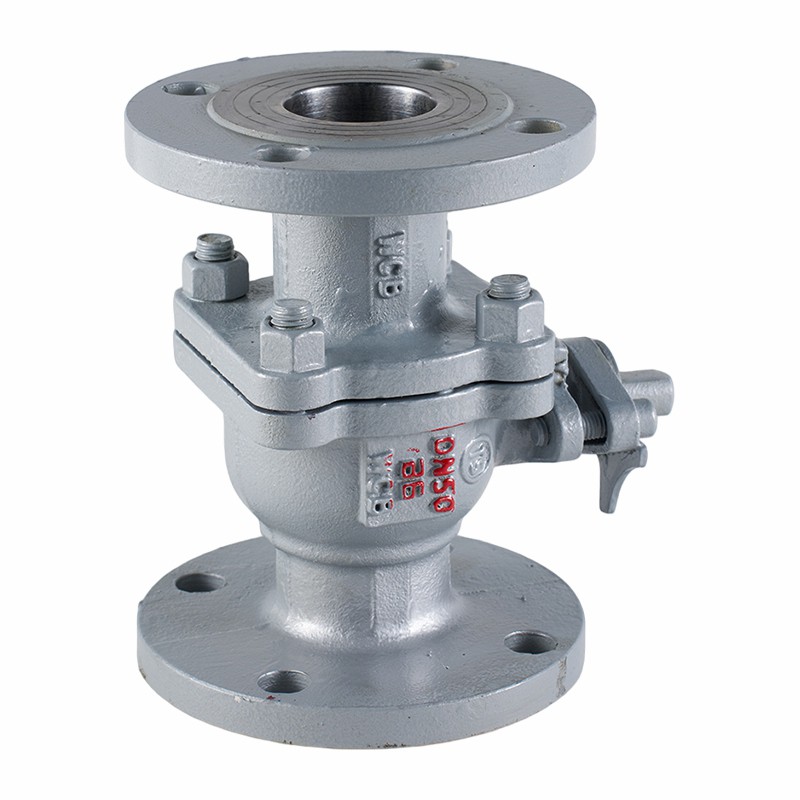

Válvula de bola de acero fundido

Envíeconsulta

Introducción del producto

Construido para presión y temperatura extremas

La válvula de bola de acero fundido es una solución-de servicio pesado diseñada para funcionar en los entornos industriales más severos. Su cuerpo de válvula, fabricado con acero al carbono de primera calidad o acero fundido de aleación (WCB, WC6, WC9), ofrece fuerza, tenacidad y resistencia excepcionales a alta presión y alta temperatura. Diseñado para plantas petroquímicas, metalurgia, generación de energía y sistemas de vapor de calderas, este producto maneja de manera confiable vapor caliente, aceite térmico, petróleo crudo y medios ácidos y alcalinos agresivos. Sirve como un componente crítico para garantizar la seguridad y la estabilidad operativa en aplicaciones difíciles de control de fluidos.

Ingeniería de precisión para máxima durabilidad

Cada válvula de bola de acero fundido se somete a fundición y recocido de precisión para eliminar tensiones internas, mejorando la integridad estructural en condiciones de ciclos térmicos y de presión. La bola está forjada en acero inoxidable, endurecida y finamente pulida para una resistencia superior al desgaste y la erosión. Combinada con materiales de asiento de alto-rendimiento, la válvula logra un rendimiento de sellado hermético-.

La fabricación cumple estrictamente con los estándares API 608 y GB/T 12224. Cada válvula se somete a pruebas no-destructivas, ciclos de alta-presión y alta-temperatura y pruebas de fuga del asiento, lo que garantiza una calidad constante desde la selección de la materia prima hasta el producto terminado.

Fácil mantenimiento y amplia compatibilidad

Esta válvula de bola de acero fundido ofrece una excelente adaptabilidad y soporta temperaturas de hasta 600 grados y presiones de hasta 42 MPa. Su diseño sin-fugas ayuda a prevenir la pérdida de medios y posibles riesgos de seguridad. La estructura compacta que ahorra espacio-cuenta con conexiones bridadas para una fácil integración en los sistemas de tuberías existentes.

Un diseño de entrada superior-permite el mantenimiento en línea, lo que permite reemplazar el asiento y el sello sin retirar la válvula de la tubería, lo que reduce significativamente el tiempo de inactividad y los costos de mantenimiento. Con piezas de desgaste estandarizadas y estabilidad comprobada-a largo plazo, la válvula de bola de acero fundido es una opción óptima para aplicaciones de cierre- exigentes.

Parámetro	Especificación
Material del cuerpo	WCB, WC6, WC9, LCB
Clase de presión	Hasta Clase 2500 (42MPa)
Rango de temperatura	-46 grados a 600 grados
Rango de tamaño de válvula	DN15-DN600
Tipo de conexión	Brida, soldadura a tope-
Material del asiento	PTFE, PTFE, Metal
Material de la bola	Acero inoxidable (endurecido)
Estándar de diseño	ASME16.24,GB/T12237
Opción de seguridad contra incendios	Certificado API 607 disponible

Válvula de bola estándar americana (Q41F-150LB) - Tabla de dimensiones de conexión principal

Modelo	Diámetro nominal		Dimensiones (mm)
Tipo	En	milímetros	L	D	D1	D2	H	b	Z-Φd	D0
Q41F-150LB	1/2"	DN15	108	89	60	35	68	12	4-Φ15	115
	3/4"	DN20	117	98	70	43	75	12	4-Φ15	130
	1"	DN25	127	108	80	51	85	12	4-Φ15	150
	1-1/4"	DN32	140	117	89	64	96	13	4-Φ15	190
	1-1/2"	DN40	165	127	98.5	73	107	15	4-Φ15	230
	2"	DN50	178	152	120.5	92	118	16	4-Φ19	240
	2-1/2"	DN65	190	178	139.5	105	145	18	4-Φ19	280
	3"	DN80	203	190	152.5	127	160	19	4-Φ19	310
	4"	DN100	229	229	190.5	157	185	24	8-Φ19	330
	5"	DN125	356	254	216	186	230	26	8-Φ22	600
	6"	DN150	394	279	241.5	216	260	26	8-Φ22	800
	8"	DN200	457	343	298.5	270	310	29	8-Φ22	1000
	10"	DN250	533	406	362	324	350	31	12-Φ25	1200
	12"	DN300	610	483	432	381	390	32	12-Φ25	1200

Válvula de bola estándar americana (Q41F-300LB): tabla de dimensiones de conexión principal

Modelo	Diámetro nominal		Dimensiones (mm)
Tipo	En	milímetros	L	D	D1	D2	H	b	Z-Φd	D0
Q41F-300LB	1/2"	DN15	140	95	66.5	35	72	15	4-Φ15	115
	3/4"	DN20	152	117	82.5	43	75	16	4-Φ19	130
	1"	DN25	165	124	89	51	85	18	4-Φ19	150
	1-1/4"	DN32	178	133	98.5	64	96	19	4-Φ19	190
	1-1/2"	DN40	190	156	114.5	73	110	21	4-Φ22	230
	2"	DN50	216	165	127	92	120	23	8-Φ19	240
	2-1/2"	DN65	241	190	149.5	105	150	26	8-Φ22	280
	3"	DN80	283	210	168	127	165	29	8-Φ22	310
	4"	DN100	305	254	200	157	190	32	8-Φ22	330
	5"	DN125	381	279	235	186	230	35	8-Φ22	600
	6"	DN150	403	318	270	216	270	37	12-Φ22	800
	8"	DN200	502	381	330	270	315	42	12-Φ25	1000
	10"	DN250	568	445	387.5	324	380	48	16-Φ29	1200

Válvula de bola estándar americana (Q41F-600LB): tabla de dimensiones de conexión principal

Modelo	Diámetro nominal		Dimensiones (mm)
Tipo	En	milímetros	L	D	D1	D2	H	b	Z-Φd	D0
Q41F-600LB	1/2"	DN15	165	95	66.5	35	88	15	4-Φ15	115
	3/4"	DN20	190	118	82.5	43	98	16	4-Φ19	130
	1"	DN25	216	124	89	51	105	18	4-Φ19	150
	1-1/4"	DN32	229	133	98.5	64	120	19	4-Φ19	190
	1-1/2"	DN40	241	156	114.5	73	135	23	4-Φ22	230
	2"	DN50	292	165	127	92	155	26	8-Φ19	240
	2-1/2"	DN65	330	190	149.5	105	165	26	8-Φ22	280
	3"	DN80	356	210	168	127	175	32	8-Φ22	310
	4"	DN100	432	273	216	157	210	38	8-Φ25	330
	5"	DN125	508	330	266.5	186	260	45	8-Φ29	600
	6"	DN150	559	356	292	216	340	48	12-Φ29	800
	8"	DN200	660	419	349	270	400	56	12-Φ32	1000
	10"	DN250	787	508	432	324	440	64	16-Φ35	1200

Lista de materiales de los componentes principales

Nombre de la pieza	Material
Cuerpo	WCB, CF8, CF8M
Pelota	F6.F304.F316
Provenir	F6, F304, F316
Sello	PTFE
Manejar	KTH350-10

Tabla de especificaciones de rendimiento

Presión (LB)	Prueba de carcasa (Mpa)	Sello (Agua) (Mpa)	Sello trasero (agua) (Mpa)	Sello (gas) (Mpa)
150	3.1	2.2	2.2	0.5~0.7
300	7.8	5.6	5.6	0.5~0.7
600	15.3	11.2	11.2	0.5~0.7
