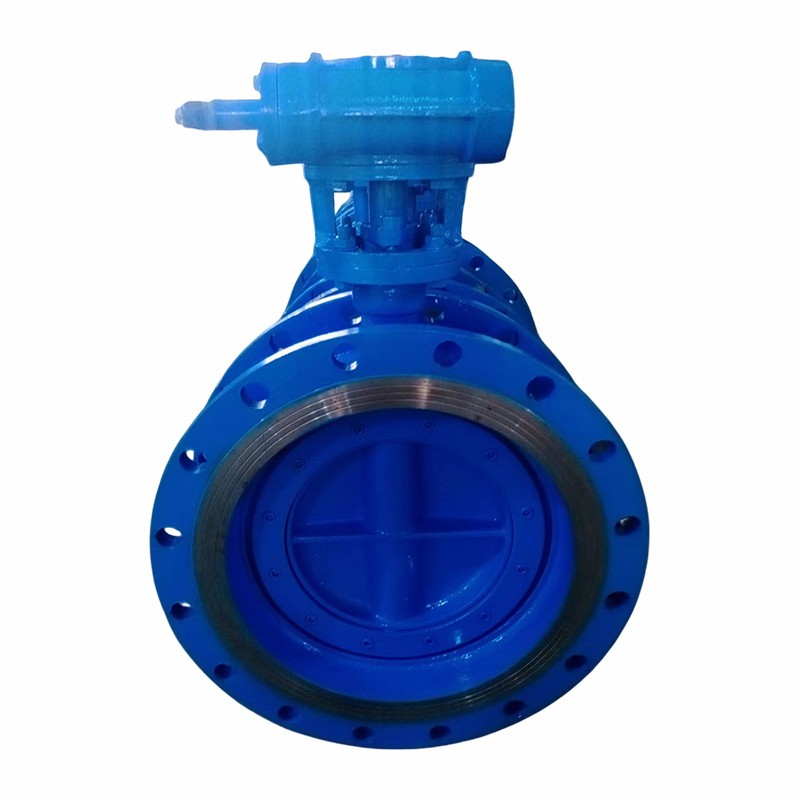

Válvula de mariposa con brida sellada blanda

La válvula de mariposa con brida sellada blanda combina una conexión bridada robusta con un mecanismo simple-operado por disco para ofrecer cierre-confiable y regulación de flujo para sistemas de fluidos-de gran volumen. Conocido por su simplicidad estructural, alta capacidad de flujo, buenas características de estrangulación e instalación segura, es un caballo de batalla en industrias como la petroquímica, agua y aguas residuales, generación de energía, metalurgia y HVAC.

Envíeconsulta

Introducción del producto

Control de flujo alto y confiable-para servicios generales

Elválvula de mariposa de brida sellada blandaCombina una conexión bridada robusta con un mecanismo simple-operado por disco para ofrecer un cierre-y una regulación de flujo confiables para sistemas de fluidos-de gran-volumen. Conocido por su simplicidad estructural, alta capacidad de flujo, buenas características de estrangulación e instalación segura, es un caballo de batalla en industrias como la petroquímica, agua y aguas residuales, generación de energía, metalurgia y HVAC. El producto controla eficazmente agua, vapor, aceites y efluentes industriales, sobresaliendo particularmente en tuberías de gran-diámetro, donde a menudo sirve como dispositivo principal para el aislamiento y la modulación del flujo.

Materiales de calidad para un rendimiento constante

El cuerpo del producto está fabricado de hierro dúctil, acero fundido o acero inoxidable para adaptarse a diversas condiciones de servicio, y los diámetros más grandes a menudo utilizan una construcción soldada para mayor resistencia. El disco es un componente de acero forjado de una sola-pieza, mecanizado con precisión-y recubierto o revestido según sea necesario para la aplicación. Se combina con un asiento resistente (EPDM, NBR o PTFE) para garantizar un rendimiento de cierre hermético-. El vástago está hecho de acero inoxidable de alta-resistencia y está diseñado para evitar reventones. La fabricación cumple con los estándares GB/T 12238 y API 609. Cada válvula se prueba para verificar la integridad de la carcasa a 1,5 veces la presión nominal, la fuga del asiento de acuerdo con ANSI/FCI 70-2 Clase VI (hermético) y los valores de torsión dentro de los límites especificados, lo que garantiza que el producto esté listo para un servicio confiable.

Operación eficiente y bajas demandas de mantenimiento

Elválvula de mariposa de brida sellada blandaofrece un valor excelente a través de su diseño eficiente y práctico. Los extremos con bridas proporcionan una conexión robusta y resistente a fugas-a la tubería. La operación de cuarto de vuelta de 90-grados-permite un accionamiento rápido con un par relativamente bajo, lo que permite una respuesta rápida del sistema. La válvula ofrece buenas características de control de flujo en todo su rango de apertura. Su construcción simple da como resultado menos componentes, lo que lleva a requisitos de mantenimiento reducidos y costos de ciclo de vida más bajos. El asiento elástico normalmente se puede reemplazar-en el campo sin necesidad de retirar el cuerpo de la válvula de la tubería. Con rendimiento comprobado, facilidad de operación y mantenimiento rentable, el producto sigue siendo la solución preferida para el control de flujo en una amplia gama de aplicaciones industriales.

Especificaciones de rendimiento

Proyecto	Parámetro
Diámetro nominal DN (mm)	DN50 ~ 800
Presión nominal PN (MPa)	1.0 ~ 1.6
Temperatura aplicable (grados)	-23 ~ +121
Medios aplicables	Agua dulce, aguas residuales, agua de mar, gas, etc.

Materiales de las piezas principales

No.	Nombre de la pieza	Nombre del material
1	Cuerpo de válvula	Hierro fundido gris, hierro dúctil, acero inoxidable
2	Disco de válvula	Hierro fundido gris, hierro dúctil, aleación de aluminio
3	Eje de válvula	Acero al carbono, Acero inoxidable
4	Asiento de válvula	Goma
5	Sello	Anillo tórico

● Dimensiones de la válvula de mariposa bridada y dimensiones de conexión (Dimensiones en mm, Modelo: D41/341/641/941X-10/16)

Diámetro nominal	Dimensiones en mm
	L	H1	H2	D		D1		D2	n-φ		b
	L	H1	H2	(10 kilos)	(16kg)	(10 kilos)	(16kg)	D2	(10 kilos)	(16kg)	b
50	108	221	70	165	165	125	125	102	4-18	4-18	20
65	112	240	70	185	185	145	145	122	4-18	4-18	22
80	114	255	70	200	200	180	180	133	4-18	8-18	22
100	127	285	70	220	220	180	180	158	8-18	8-18	24
125	140	326	70	250	250	210	210	184	8-18	8-18	26
150	140	365	70	285	285	240	240	212	8-22	8-22	28
200	152	430	80	340	340	295	295	258	8-22	8-22	28
250	165	495	80	395	405	350	355	320	12-22	12-23	30
300	178	550	85	445	460	400	410	370	12-22	12-26	30
350	190	610	85	505	520	460	470	430	16-22	16-26	30
400	216	680	185	585	590	515	525	484	16-26	16-30	32
450	222	750	185	615	640	565	585	525	20-26	20-30	32
500	229	841	190	670	715	620	650	585	20-26	20-33	34
600	267	1021	190	780	840	725	770	685	20-30	20-36	36
700	292	1050	240	895	910	840	840	800	24-30	24-36	40
800	318	1080	240	1015	1026	950	950	905	24-30	24-36	42
