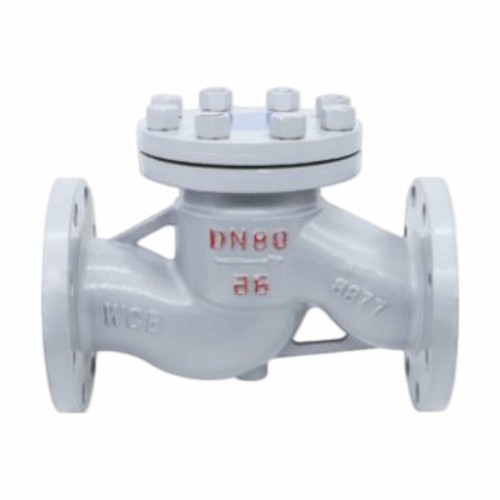

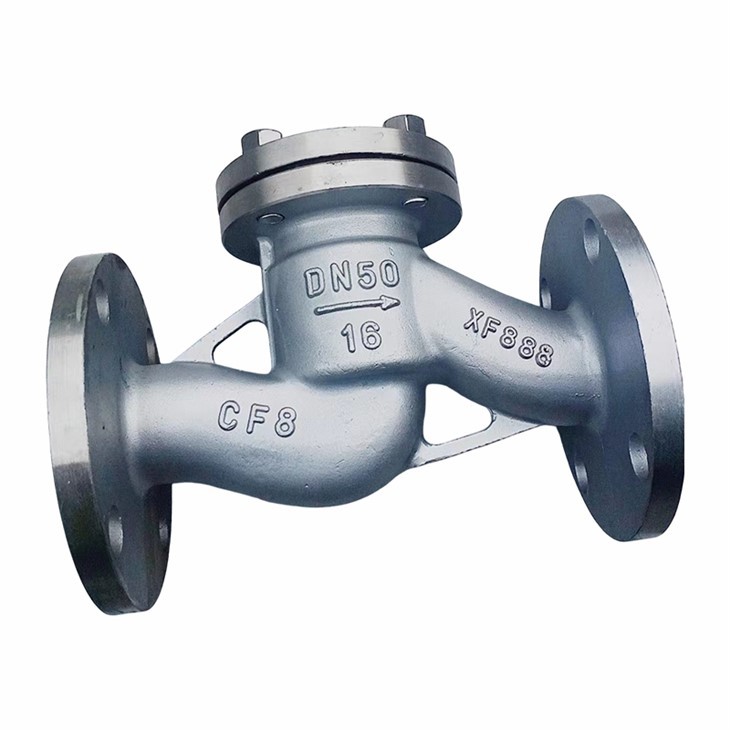

Evite la válvula de retención de elevación por reflujo

La válvula de retención de elevación Prevent Reflux emplea un mecanismo de disco de elevación vertical guiado, que proporciona un rendimiento de sellado superior y estabilidad operativa en sistemas de tuberías de diámetro pequeño- de alta-presión. Este diseño está optimizado específicamente para aplicaciones donde el espacio es limitado, la velocidad del flujo es alta y el cierre positivo-es esencial. Se especifica comúnmente para líneas de instrumentación, patines de inyección de químicos, unidades de energía hidráulica (HPU), estaciones de bajada de agua de alimentación de calderas-y sistemas de muestreo de gas de alta-presión. La válvula garantiza un flujo unidireccional: el disco se levanta suavemente del asiento bajo presión hacia adelante y se cierra instantáneamente bajo la gravedad y la fuerza del resorte cuando el flujo se detiene, evitando incluso un reflujo mínimo que podría interferir con procesos o mediciones sensibles.

Fabricado con materiales forjados comoAcero al carbono ASTM A105oAcero inoxidable ASTM A182 F316, la válvula de retención de elevación Prevent Reflux está diseñada para brindar alta resistencia y durabilidad. La interfaz de sellado crítica-el disco y el asiento-a menudo se endurece usandoSuperposición de estelita 6o mediante-endurecimiento a aproximadamente50 HRCpara resistir el trefilado-y la erosión causados ​​por el flujo de alta-velocidad. El rendimiento está respaldado por datos de prueba documentados. Las pruebas de aceptación de fábrica (FAT) incluyen pruebas de fugas de helio en110% de la presión nominal, con criterios de aceptación inferiores a1 × 10⁻⁴ scc/s(centímetros cúbicos estándar por segundo). Las pruebas de ciclo confirman la confiabilidad-a largo plazo, con válvulas que superan consistentemente500.000 ciclos de apertura/cierresin degradación mensurable en la presión de craqueo (normalmente establecida entre0,35 y 3,5 bares) o fugas en el asiento. Estos resultados hacen que la válvula sea excepcionalmente confiable para condiciones de flujo modulante o pulsante.

Una ventaja clave de la válvula de retención de elevación Prevent Reflux es su combinación de tamaño compacto y facilidad de mantenimiento. El cuerpo en línea, estilo globo-presenta una dimensión mínima de cara-a-cara de acuerdo conAPI 594, permitiendo la instalación en espacios reducidos. A pesar de su forma compacta, la válvula mantiene un puerto completo para minimizar la pérdida de presión, con valores de Cv publicados para cada tamaño. El diseño del casquete atornillado brinda acceso completo a los componentes internos para inspección, limpieza o reemplazo del asiento sin retirar el cuerpo de la válvula de la tubería. Esta capacidad de servicio en línea puede reducir el tiempo de mantenimiento en más de80%en comparación con las válvulas de retención soldadas-. Para los diseñadores de sistemas e ingenieros de mantenimiento que trabajan con sistemas de instrumentación, inyección de químicos o hidráulicos de alta-presión, esta válvula ofrece una prevención de contraflujo precisa, confiable y- fácil de mantener.

• H41H-25C/P/R

• H41H-40C/P/R
