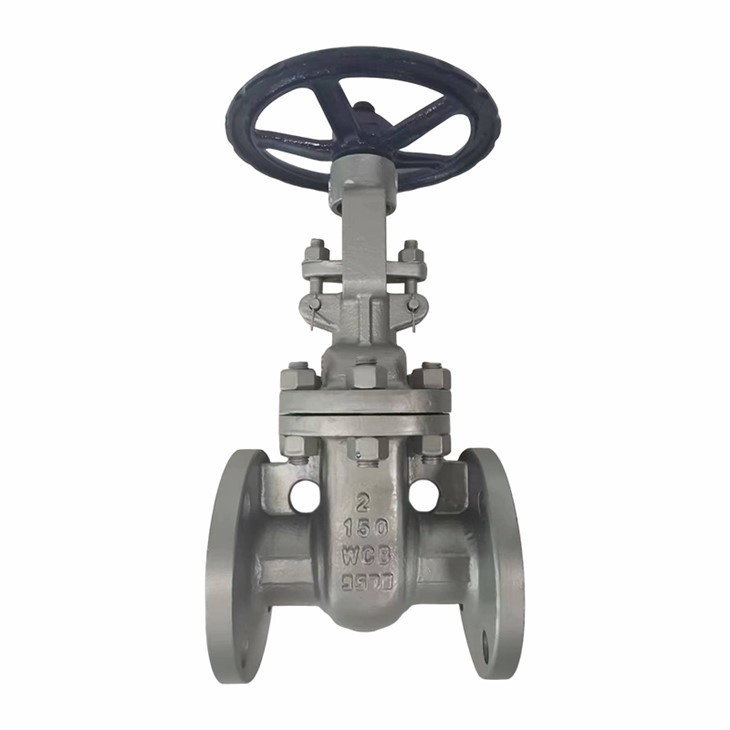

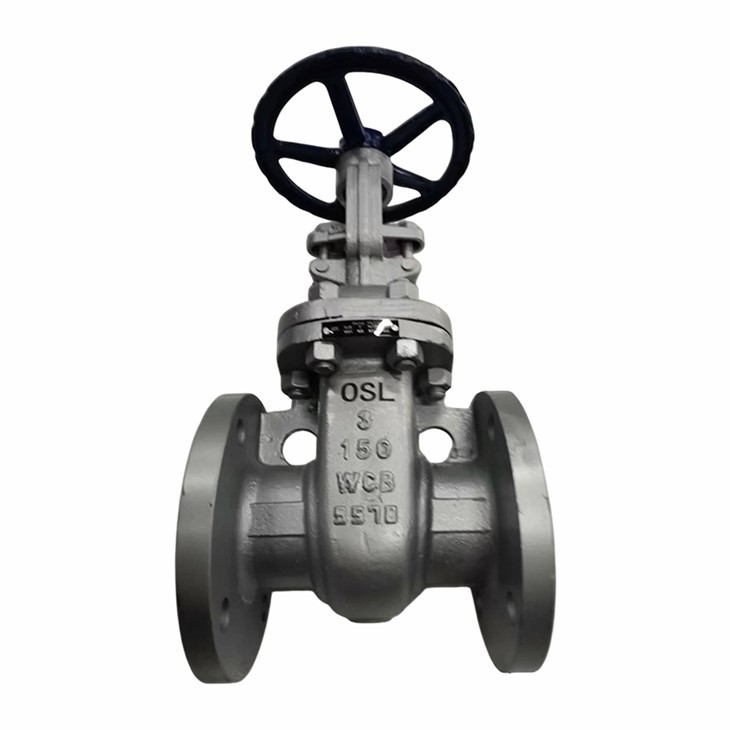

Válvula de compuerta de acero inoxidable ANSI
Cumplimiento de estándares internacionales para proyectos globales
La válvula de compuerta de acero inoxidable ANSI fabricada según las especificaciones ANSI/ASME proporciona una solución universalmente aceptada para ingenieros que trabajan en proyectos internacionales, contratos EPC o actualizaciones de plantas que requieren el cumplimiento de las normas estadounidenses. Construido a partir de piezas de fundición de acero inoxidable ASTM A351 CF8/CF8M (304/316), ofrece una excelente resistencia a la corrosión junto con la intercambiabilidad dimensional definida por las dimensiones de cara-a-cara ANSI B16.10 y las bridas ANSI B16.5. Esta válvula de compuerta de acero se especifica ampliamente en plantas desalinizadoras, terminales de GNL, instalaciones farmacéuticas internacionales y otros proyectos donde los clientes o las autoridades reguladoras exigen la trazabilidad de materiales, el cumplimiento de estándares y el rendimiento a largo plazo en entornos corrosivos.
Trazabilidad total del material y conformidad ANSI/API
Cada válvula de compuerta de acero inoxidable ANSI se suministra con un expediente de datos completo, que incluye informes de pruebas de materiales (MTR) para el cuerpo, la compuerta, el vástago y los pernos, totalmente rastreables hasta la masa fundida original. Las clasificaciones de presión y temperatura cumplen estrictamente con ASME B16.34 y las marcas de las válvulas se aplican de acuerdo con MSS-SP-25. Para la verificación de la calidad, se realiza un programa de pruebas integral, que incluye pruebas de carcasa y asiento según API 598, con tasas de fuga evaluadas según los requisitos de Clase IV (asiento metálico-) o Clase VI (asiento blando), según corresponda.
Para servicios críticos, se encuentran disponibles pruebas no-destructivas-como la inspección con líquidos penetrantes de todas las superficies fundidas-. Las válvulas también pueden certificarse según NACE MR0175/ISO 15156 para servicio amargo (entornos H₂S), con documentación completa que confirma la idoneidad de todos los materiales húmedos. Este nivel de documentación garantiza que la válvula de compuerta de acero cumpla con los estrictos requisitos de licitaciones internacionales y auditorías de calidad.
Optimizado para el rendimiento y el soporte de la cadena de suministro global
La válvula de compuerta de acero inoxidable ANSI está diseñada para brindar compatibilidad global y facilidad de mantenimiento. Las dimensiones estandarizadas garantizan la instalación directa en sistemas de tuberías ANSI existentes sin modificaciones. El diseño generalmente incorpora una compuerta de cuña flexible para mantener un sellado confiable en un amplio rango de temperaturas, junto con un vástago de asiento trasero-que permite el reemplazo del empaque bajo presión. El par de funcionamiento se reduce mediante el uso de cojinetes de empuje de baja-fricción y roscas Acme mecanizadas con precisión-.
Una ventaja importante para las operaciones multinacionales es la disponibilidad de piezas de repuesto estandarizadas-incluidas compuertas, asientos, vástagos y juntas-a través de una red de distribución global, lo que minimiza el tiempo de inactividad en todo el mundo. Para los ingenieros de proyectos y gerentes de planta que buscan una válvula de aislamiento-resistente a la corrosión, totalmente documentada y con servicio global, la válvula de compuerta de acero inoxidable ANSI representa una opción de especificación confiable y de bajo-riesgo.
Material de la parte principal
|
Nombre de la pieza |
Material |
|
Cuerpo |
WCB,CF8,CF8M |
|
Capó |
WCB,CF8,CF8M |
|
Desct |
WCB,CF8,CF8M |
|
Provenir |
F6, F304, F316 |
|
Volante |
KTH350-10 |
Especificación de rendimiento
|
Presión (libras) |
Prueba de carcasa (Mpa) |
Prueba de sellado (Mpa) |
Prueba de sellado posterior (Mpa) |
Prueba de sellado (Gai) (Mpa) |
|
150 |
3.1 |
2.2 |
2.2 |
0.5~0.7 |
|
300 |
7.8 |
5.6 |
5.6 |
0.5~0.7 |
|
600 |
15.3 |
11.2 |
11.2 |
0.5~0.7 |
Dimensiones de conexión principal (Z41H-150LB)
|
Tipo |
Diámetro nominal |
Dimensiones (mm) |
||||||||
|
En |
milímetros |
Largo (mm) |
diámetro (mm) |
D1 (mm) |
D2 (mm) |
Mmm) |
segundo (mm) |
Z-Φd (mm) |
D0 (mm) |
|
|
Z41H-150LB |
1/2" |
DN15 |
108 |
89 |
60 |
35 |
180 |
12 |
4-Φ15 |
120 |
|
3/4" |
DN20 |
117 |
98 |
70 |
43 |
185 |
12 |
4-Φ15 |
120 |
|
|
1" |
DN25 |
127 |
108 |
80 |
51 |
225 |
12 |
4-Φ15 |
140 |
|
|
1-1/4" |
DN32 |
140 |
117 |
89 |
64 |
245 |
13 |
4-Φ15 |
160 |
|
|
1-1/2" |
DN40 |
165 |
127 |
98.5 |
73 |
310 |
15 |
4-Φ15 |
180 |
|
|
2" |
DN50 |
178 |
152 |
120.5 |
92 |
335 |
16 |
4-Φ19 |
200 |
|
|
2-1/2" |
DN65 |
190 |
178 |
139.5 |
105 |
350 |
18 |
4-Φ19 |
220 |
|
|
3" |
DN80 |
203 |
190 |
152.5 |
127 |
420 |
19 |
4-Φ19 |
240 |
|
|
4" |
DN100 |
229 |
229 |
190.5 |
157 |
485 |
24 |
8-Φ19 |
280 |
|
|
5" |
DN125 |
254 |
254 |
216 |
186 |
515 |
26 |
8-Φ22 |
300 |
|
|
6" |
DN150 |
267 |
279 |
241.5 |
216 |
565 |
26 |
8-Φ22 |
320 |
|
|
8" |
DN200 |
292 |
343 |
298.5 |
270 |
760 |
29 |
8-Φ22 |
400 |
|
|
10" |
DN250 |
330 |
406 |
362 |
324 |
950 |
31 |
12-Φ25 |
450 |
|
|
12" |
DN300 |
356 |
483 |
432 |
381 |
1075 |
32 |
12-Φ25 |
500 |
|
|
14" |
DN350 |
381 |
533 |
476.5 |
413 |
1160 |
35 |
12-Φ29 |
500 |
|
|
16" |
DN400 |
406 |
597 |
540 |
470 |
1345 |
37 |
16-Φ29 |
550 |
|
|
18" |
DN450 |
432 |
635 |
578 |
533.5 |
1450 |
40 |
16-Φ32 |
550 |
|
|
20" |
DN500 |
457 |
698 |
635 |
584 |
1600 |
43 |
20-Φ32 |
600 |
|
Dimensiones de conexión principal (Z41H-300LB y Z41H-600LB)
- Z41H-300LB
|
Tipo |
Diámetro nominal |
Dimensiones (mm) |
||||||||
|
En |
milímetros |
Largo (mm) |
diámetro (mm) |
D1 (mm) |
D2 (mm) |
Mmm) |
segundo (mm) |
Z-Φd (mm) |
D0 (mm) |
|
|
Z41H-300LB |
1/2" |
DN15 |
140 |
95 |
66.5 |
35 |
190 |
15 |
4-Φ15 |
120 |
|
3/4" |
DN20 |
152 |
117 |
82.5 |
43 |
200 |
16 |
4-Φ19 |
120 |
|
|
1" |
DN25 |
165 |
124 |
89 |
51 |
225 |
18 |
4-Φ19 |
140 |
|
|
1-1/4" |
DN32 |
178 |
133 |
98.5 |
64 |
255 |
19 |
4-Φ19 |
160 |
|
|
1-1/2" |
DN40 |
190 |
156 |
114.5 |
73 |
320 |
21 |
4-Φ22 |
180 |
|
|
2" |
DN50 |
216 |
165 |
127 |
92 |
360 |
23 |
8-Φ19 |
220 |
|
|
2-1/2" |
DN65 |
241 |
190 |
149.5 |
105 |
400 |
26 |
8-Φ22 |
240 |
|
|
3" |
DN80 |
283 |
210 |
168 |
127 |
455 |
29 |
8-Φ22 |
280 |
|
|
4" |
DN100 |
305 |
254 |
200 |
157 |
500 |
32 |
8-Φ22 |
300 |
|
|
5" |
DN125 |
381 |
279 |
235 |
186 |
555 |
35 |
8-Φ22 |
320 |
|
|
6" |
DN150 |
403 |
318 |
270 |
216 |
650 |
37 |
12-Φ22 |
350 |
|
|
8" |
DN200 |
419 |
381 |
330 |
270 |
900 |
42 |
12-Φ25 |
450 |
|
|
10" |
DN250 |
459 |
445 |
387.5 |
324 |
970 |
48 |
16-Φ29 |
500 |
|
|
12" |
DN300 |
502 |
521 |
451 |
381 |
1110 |
51 |
16-Φ32 |
550 |
|
|
14" |
DN350 |
762 |
584 |
514.5 |
413 |
1220 |
54 |
20-Φ32 |
600 |
|
|
16" |
DN400 |
838 |
648 |
571.5 |
470 |
1430 |
58 |
20-Φ35 |
650 |
|
|
18" |
DN450 |
914 |
711 |
628.5 |
533.5 |
1510 |
61 |
24-Φ35 |
700 |
|
|
20" |
DN500 |
991 |
775 |
686 |
584 |
1680 |
64 |
24-Φ35 |
750 |
|
- Z41H-600LB
|
Tipo |
Diámetro nominal |
Dimensiones (mm) |
||||||||
|
En |
milímetros |
Largo (mm) |
diámetro (mm) |
D1 (mm) |
D2 (mm) |
Mmm) |
segundo (mm) |
Z-Φd (mm) |
D0 (mm) |
|
|
Z41H-600LB |
1/2" |
DN15 |
165 |
95 |
66.5 |
35 |
190 |
15 |
4-Φ15 |
120 |
|
3/4" |
DN20 |
190 |
118 |
82.5 |
43 |
200 |
16 |
4-Φ19 |
120 |
|
|
1" |
DN25 |
216 |
124 |
89 |
51 |
230 |
18 |
4-Φ19 |
140 |
|
|
1-1/4" |
DN32 |
229 |
133 |
98.5 |
64 |
260 |
21 |
4-Φ19 |
160 |
|
|
1-1/2" |
DN40 |
241 |
156 |
114.5 |
73 |
330 |
23 |
4-Φ22 |
180 |
|
|
2" |
DN50 |
292 |
165 |
127 |
92 |
380 |
26 |
8-Φ19 |
250 |
|
|
2-1/2" |
DN65 |
330 |
190 |
149.5 |
105 |
420 |
29 |
8-Φ22 |
300 |
|
|
3" |
DN80 |
356 |
210 |
168 |
127 |
470 |
32 |
8-Φ22 |
300 |
|
|
4" |
DN100 |
432 |
273 |
216 |
157 |
570 |
38 |
8-Φ25 |
350 |
|
|
5" |
DN125 |
508 |
330 |
266.5 |
186 |
650 |
45 |
8-Φ29 |
450 |
|
|
6" |
DN150 |
559 |
356 |
292 |
216 |
700 |
48 |
12-Φ29 |
450 |
|
|
8" |
DN200 |
660 |
419 |
349 |
270 |
880 |
56 |
12-Φ32 |
500 |
|
|
10" |
DN250 |
787 |
508 |
432 |
324 |
1020 |
64 |
16-Φ35 |
600 |
|
|
12" |
DN300 |
838 |
559 |
489 |
381 |
1230 |
67 |
20-Φ35 |
700 |
|
|
14" |
DN350 |
889 |
603 |
527 |
413 |
1300 |
70 |
20-Φ38 |
750 |
|
|
16" |
DN400 |
991 |
686 |
603 |
470 |
1450 |
77 |
20-Φ41 |
800 |
|
|
18" |
DN450 |
1092 |
743 |
654 |
533.5 |
1550 |
83 |
20-Φ44 |
850 |
|
|
20" |
DN500 |
1194 |
813 |
724 |
584 |
1720 |
89 |
24-Φ44 |
900 |
|
