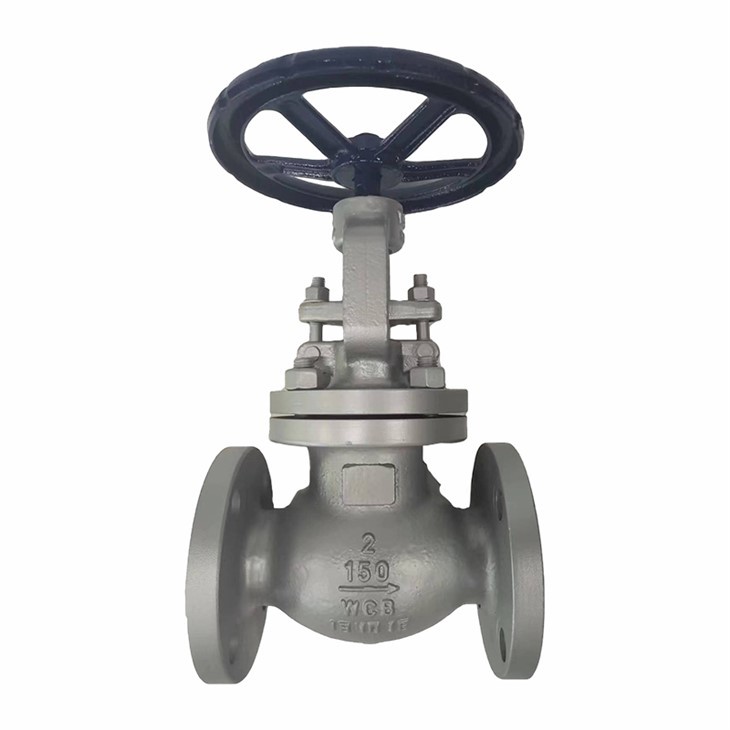

ANSI Steel Globe Valve suppliers

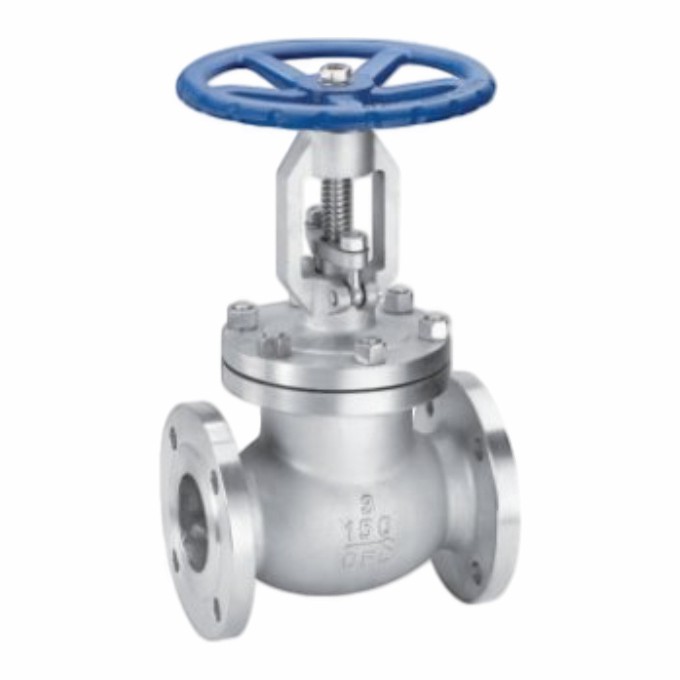

Válvula de globo de acero ANSI

Envíeconsulta

Introducción del producto

Aceleración y apagado precisos-para servicio severo

La válvula de globo de acero ANSI es la opción preferida para aplicaciones que requieren un aislamiento confiable y una regulación de flujo precisa en condiciones de alta-presión y alta-temperatura. Su diseño distintivo de cuerpo en Z-o patrón en Y-crea una ruta de flujo tortuosa, lo que permite un control fino a través del movimiento lineal de un disco tipo tapón-. Esto hace que la válvula sea indispensable para líneas de derivación de válvulas de control, regulación de agua de alimentación de calderas, sistemas de sellado de vapor de turbinas y estaciones de bajada de alta-presión en refinerías y plantas químicas. Fabricado de acuerdo con los estándares ASME B16.34 a partir de materiales como A216 WCB o A351 CF8M, está diseñado para resistir los ciclos térmicos y de presión inherentes al servicio de estrangulación, brindando décadas de control preciso y confiable.

Características de flujo cuantificadas y validación de servicios severos

El rendimiento de una válvula de globo de acero ANSI se define por sus características de flujo inherentes-igual porcentaje, lineal o-apertura rápida-así como su rango. Estas características se verifican mediante pruebas de coeficiente de flujo (Cv) de acuerdo con ISA-75.01, con valores de Cv publicados proporcionados para cada tamaño y ajuste de válvula. Para servicios de estrangulamiento severos que involucran cavitación o flashing, se encuentran disponibles y probados internos an-anticavitación o diseños de caída de presión- de múltiples etapas para cumplir con los límites de ruido permitidos especificados (por ejemplo, por debajo de 85 dBA según OSHA). La moldura de la válvula-incluido el disco, el asiento y el vástago-a menudo se endurece con Stellite 6 o 12 para resistir la erosión. Cada válvula se somete a rigurosas pruebas API 598, incluidas pruebas de cierre de alta presión. Para aplicaciones de control de modulación, se proporcionan valores probados de histéresis y banda muerta, generalmente menos del 2 % de la carrera completa, lo que garantiza un posicionamiento preciso y repetible.

Diseñado para brindar estabilidad de control y una larga vida útil

Esta válvula está diseñada para brindar un rendimiento de control estable y repetible. El diseño del disco guiado minimiza la vibración y garantiza un asiento consistente. Las clasificaciones de bridas estandarizadas que van desde Clase 150 a Clase 2500, junto con diseños de casquete extendidos para servicio de alta-temperatura (hasta 1100 grados F/595 grados), permiten la adaptación a una amplia gama de condiciones de proceso. El mantenimiento es sencillo debido a la construcción reparable: el anillo del asiento generalmente se enrosca en el cuerpo para su reemplazo en el campo, y el conjunto completo de la moldura (disco, vástago y asiento) se puede quitar como un cartucho a través de la parte superior del capó. Con capacidad comprobada para manejar caídas de presión superiores a 1000 psi a través de la válvula y un sistema de sellado de vástago diseñado para millones de ciclos de modulación, la válvula de globo de acero ANSI proporciona una base sólida y confiable para circuitos de control de procesos críticos.

Material de la parte principal

P.Nombre	Material
Cuerpo	WCB,CF8,CF8M
Capó	WCB,CF8,CF8M
Desct	WCB,CF8,CF8M
Provenir	F6,F304,F316
Volante	KTH350-10

Especificación de rendimiento

Clasificación de presión (LB)	Presión de pruebaPresión (Mpa)
Clasificación de presión (LB)	Pruebas de carcasa (Prueba de carcasa)	Prueba de carcasa (sello (agua))	Prueba de sellado superior (sello trasero (agua))	Prueba de sellado (Sello (gas))
150	3.1	2.2	2.2	0.5-0.7
300	7.8	5.6	5.6	0.5-0.7
600	15.3	11.2	11.2	0.5-0.7

Dimensiones de conexión principal (J41H-150LB)

Tipo	Diámetro nominal		Dimensiones (mm)
Tipo	En	milímetros	Largo (mm)	diámetro (mm)	D1 (mm)	D2 (mm)	Mmm)	segundo (mm)	Z-Φd (mm)	D0 (mm)
J41H-150LB	1/2"	DN15	108	89	60	35	200	12	4-Φ15	100
	3/4"	DN20	117	98	70	43	205	12	4-Φ15	120
	1"	DN25	127	108	80	51	230	12	4-Φ15	140
	1-1/4"	DN32	140	117	89	64	240	13	4-Φ15	140
	1-1/2"	DN40	165	127	98.5	73	270	15	4-Φ15	160
	2"	DN50	203	152	120.5	92	300	16	4-Φ19	200
	2-1/2"	DN65	216	178	139.5	105	340	18	4-Φ19	220
	3"	DN80	241	190	152.5	127	360	19	4-Φ19	240
	4"	DN100	292	229	190.5	157	420	24	8-Φ19	280
	5"	DN125	356	254	216	186	460	26	8-Φ22	350
	6"	DN150	406	279	241.5	216	500	26	8-Φ22	400
	8"	DN200	495	343	298.5	270	590	29	8-Φ22	450
	10"	DN250	622	406	362	324	710	31	12-Φ25	500
	12"	DN300	698	483	432	381	810	32	12-Φ25	550
	14"	DN350	787	533	476.5	413	880	35	12-Φ29	600
	16"	DN400	914	597	540	470	940	37	16-Φ29	650

Dimensiones de conexión principal (J41H-300LB y J41H-600LB)

J41H-300LB

Tipo	Diámetro nominal		Dimensiones (mm)
Tipo	En	milímetros	Largo (mm)	diámetro (mm)	D1 (mm)	D2 (mm)	Mmm)	segundo (mm)	Z-Φd (mm)	D0 (mm)
J41H-300LB	1/2"	DN15	152	95	66.5	35	220	15	4-Φ15	120
	3/4"	DN20	178	117	82.5	43	230	16	4-Φ19	120
	1"	DN25	203	124	89	51	260	18	4-Φ19	140
	1-1/4"	DN32	216	133	98.5	64	280	19	4-Φ19	140
	1-1/2"	DN40	229	156	114.5	73	300	21	4-Φ22	200
	2"	DN50	267	165	127	92	330	23	8-Φ19	240
	2-1/2"	DN65	292	190	149.5	105	360	26	8-Φ22	240
	3"	DN80	318	210	168	127	400	29	8-Φ22	280
	4"	DN100	356	254	200	157	450	32	8-Φ22	320
	5"	DN125	400	279	235	186	500	35	8-Φ22	400
	6"	DN150	444	318	270	216	540	37	12-Φ22	450
	8"	DN200	559	381	330	270	670	42	12-Φ25	500
	10"	DN250	622	445	387.5	324	770	48	16-Φ29	550
	12"	DN300	711	521	451	381	855	51	16-Φ32	600
	14"	DN350	762	584	514.5	413	920	54	20-Φ32	650
	16"	DN400	864	648	571.5	470	970	58	20-Φ35	700

J41H-600LB

Diámetro nominal		Dimensiones (mm)
En	milímetros	Largo (mm)	diámetro (mm)	D1 (mm)	D2 (mm)	Mmm)	segundo (mm)	Z-Φd (mm)	D0 (mm)
1/2"	DN15	165	95	66.5	35	220	15	4-Φ15	120
3/4"	DN20	190	118	82.5	43	230	16	4-Φ19	120
1"	DN25	216	124	89	51	260	18	4-Φ19	140
1-1/4"	DN32	229	133	98.5	64	280	21	4-Φ19	140
1-1/2"	DN40	241	156	114.5	73	300	23	4-Φ22	200
2"	DN50	292	165	127	92	360	26	8-Φ19	280
2-1/2"	DN65	330	190	149.5	105	400	29	8-Φ22	300
3"	DN80	356	210	168	127	440	32	8-Φ22	350
4"	DN100	432	273	216	157	500	38	8-Φ25	400
5"	DN125	508	330	266.5	186	600	45	8-Φ29	450
6"	DN150	559	356	292	216	720	48	12-Φ29	500
8"	DN200	660	419	349	270	800	56	12-Φ32	550
10"	DN250	787	508	432	324	870	64	16-Φ35	600
12"	DN300	838	559	489	381	940	67	20-Φ35	750
