Válvula de globo roscada
Control compacto y económico para tuberías-de diámetro pequeño

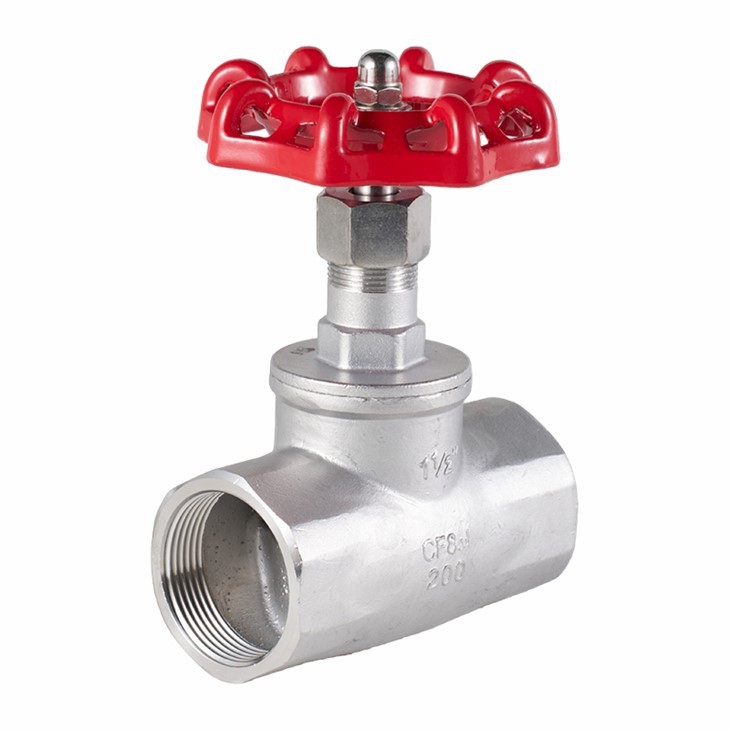

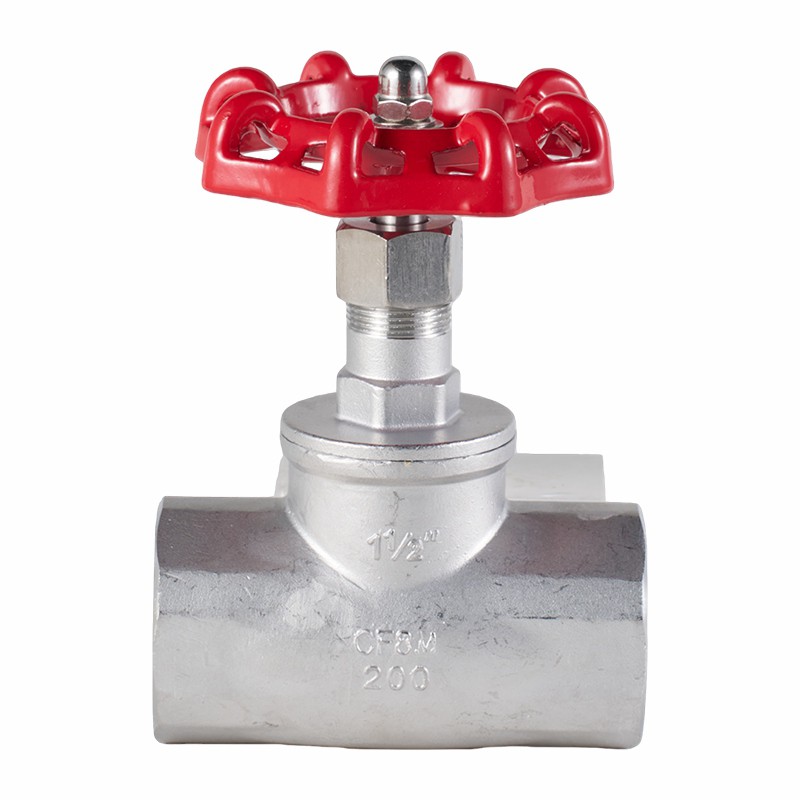

ElVálvula de globo roscada, comúnmente conocido comoválvula de globo roscada, es un componente fundamental y rentable-para la regulación y el aislamiento del flujo manual en tuberías-de pequeño diámetro. Su cuerpo compacto, forjado o fundido cuenta con conexiones de rosca hembra (NPT o BSP), lo que permite una fácil instalación sin bridas ni soldaduras en sistemas que transportan agua, aceite, aire, vapor u otros fluidos de servicio general. Ampliamente utilizado en líneas de instrumentación, estaciones de servicios públicos, plataformas de equipos y servicios de construcción, el producto proporciona un cierre confiable-y una capacidad de regulación adecuada para tamaños que generalmente varían de 1/8" a 2" (DN6 a DN50).
Construcción robusta para servicios generales
Diseñada para una mayor durabilidad en servicios industriales ligeros a moderados, el cuerpo de una válvula de globo roscada suele estar hecho de latón forjado, acero al carbono (A105) o acero inoxidable (304/316). El diseño interno sigue el patrón de la válvula de globo, con un disco que se atornilla a un asiento para detener el flujo. El disco puede ser integral con el vástago o separado; a menudo se utiliza un disco de composición renovable para sellar herméticamente vapor o agua. Una tuerca prensaestopas permite el ajuste del sello del vástago. A pesar de su simplicidad, las válvulas de calidad se fabrican según estándares como ASME B16.34 y se prueban de presión para garantizar un rendimiento hermético-a su presión de trabajo nominal.
Facilidad de uso e instalación
Las principales ventajas del producto son su sencillez, bajo coste y facilidad de instalación. Requiere herramientas y espacio mínimos en comparación con las válvulas con bridas. La operación del volante proporciona una buena ventaja mecánica para abrir y cerrar contra la presión de la línea, mientras que el diseño del vástago ascendente brinda una indicación visual clara de la posición de la válvula. Si bien no está diseñado para tareas de aceleración severas, ofrece control suficiente para la mayoría de las tareas de regulación manual. Para realizar el mantenimiento, el capó generalmente se puede desmontar sin retirar el cuerpo de la válvula de la tubería. Para innumerables aplicaciones que requieren un método simple, confiable y económico para detener o regular el flujo en líneas pequeñas, la válvula de globo roscada sigue siendo la solución-.
|
Parámetro |
Especificación |
|
Material del cuerpo |
Latón forjado, acero al carbono A105, A182 F304/F316 SS |
|
Tipo de conexión |
Rosca hembra (NPT, BSPT, BSPP) |
|
Clasificación de presión |
Clase 150, 200, 300 (o clasificaciones PN correspondientes) |
|
Rango de temperatura |
-20 grados a 200 grados (varía ampliamente según el material y el embalaje) |
|
Tipo de disco |
Disco Plug, Disco Composición (Renovable) |
|
Embalaje del vástago |
Grafito, PTFE, empaquetadura trenzada |
|
Operación |
Volante |
|
Rango de tamaño |
1/8" a 2" (DN6 a DN50) |
|
Estándares |
ASME B16.34, BS 5352 |
Etiqueta: válvula de globo roscada, fabricantes, proveedores, fábrica de válvulas de globo roscada de China
